Магнетрон
2025-06-05 07:12:34
I. Структурный состав
1. Катодно-анодная система
- Основными компонентами магнетрона являются катод и анод. Катод обычно представляет собой горячий катод, который испускает электроны после нагрева. Эти электроны начинают двигаться под действием электрического поля между катодом и анодом. Анод представляет собой сложную структуру с несколькими резонансными полостями. Эти резонансные полости являются ключевыми областями для генерации микроволновой энергии, а их размер и форма влияют на частоту и мощность микроволн.
- Например, в обычном магнетроне бытовой микроволновой печи размер анодной резонансной полости точно рассчитан на создание микроволновой частоты около 2450 МГц, что может заставить полярные молекулы, такие как молекулы воды, вибрировать на высоких частотах, тем самым достигая цели нагрева пищи.
2. Система магнитного поля
- Магнитное поле является важным фактором для нормальной работы магнетрона. Магнитное поле создается постоянным магнитом или электромагнитом. Когда магнетрон работает, направление магнитного поля перпендикулярно направлению испускания электронов. Электроны будут вращаться под действием магнитного поля, и это движение заставляет электроны взаимодействовать между анодными резонансными полостями, тем самым возбуждая резонансную полость для создания микроволн.
- Например, в мощных магнетронах, используемых в промышленности, сильные магнитные поля могут точно контролировать траекторию электронов, гарантируя, что взаимодействие между электронами и резонансной полостью будет более эффективным, тем самым генерируя мощные микроволны для промышленных процессов, таких как микроволновый нагрев и микроволновая сушка.
2. Принцип работы
1. Эмиссия и начальное движение электронов
- Когда катод нагревается до определенной температуры, он начинает испускать электроны. Эти электроны ускоряются электрическим полем между катодом и анодом и движутся к аноду. В то же время, из-за наличия магнитного поля, электроны отклоняются силой Лоренца во время своего движения.
- Чтобы понять это с помощью простой модели, вы можете представить, что электроны изначально движутся по прямой линии в электрическом поле, но магнитное поле является как бы «проводником», который искривляет траекторию электронов и образует спиральную траекторию.
2. Процесс генерации микроволн
- Когда электроны движутся между резонаторами анода, они будут непрерывно взаимодействовать с электромагнитным полем резонатора. Кинетическая энергия электронов передается в резонатор, заставляя энергию электромагнитного поля в резонаторе непрерывно увеличиваться и в конечном итоге формировать устойчивые микроволновые колебания.
- Резонансная полость похожа на «усилитель энергии», и кинетическая энергия электронов непрерывно накапливается в резонансной полости. При выполнении определенных условий она будет выведена в виде микроволн. Микроволны выводятся из выходного конца магнетрона (обычно волноводного соединения) и используются в различных приложениях.
3. Области применения

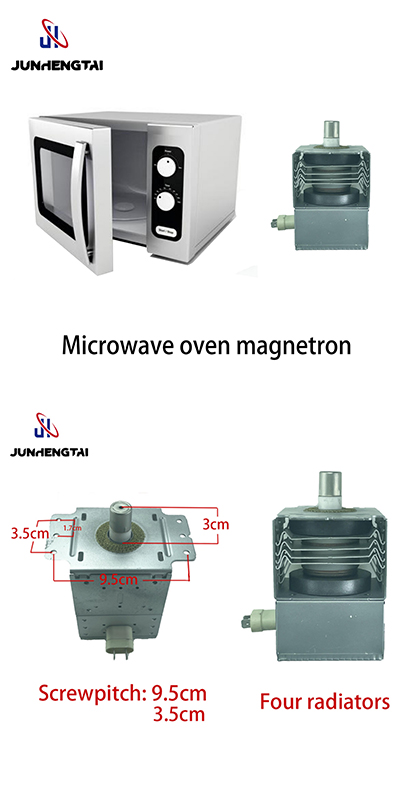

1. Бытовая техника - Микроволновые печи

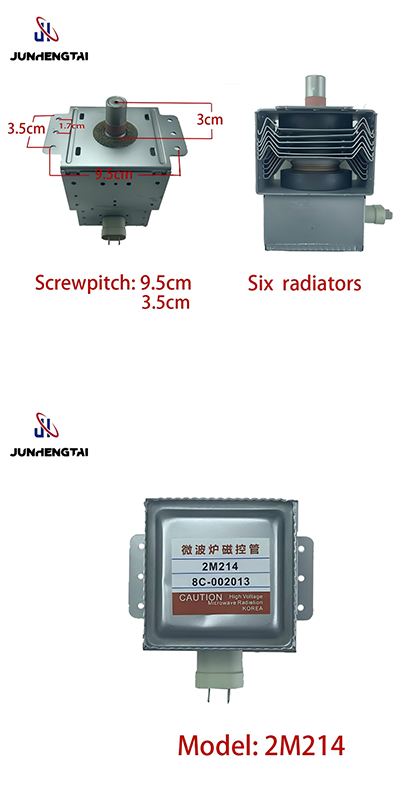

- Магнетрон является основным компонентом микроволновых печей. Микроволны, которые он генерирует, могут быстро нагревать пищу. Микроволновая частота, генерируемая магнетроном в микроволновой печи, обычно составляет 2450 МГц. Микроволны этой частоты могут эффективно заставлять полярные молекулы, такие как молекулы воды и молекулы жира в пище, производить высокочастотные колебания, а трение между молекулами генерирует тепло, тем самым достигая быстрого нагрева.
- Например, для нагрева чашки молока требуется всего несколько минут, и молоко может достичь подходящей температуры для питья. Более того, микроволновые печи нагреваются относительно равномерно, что может удобно и быстро удовлетворить потребности людей в разогреве пищи в повседневной жизни.
2. Промышленное применение
- Микроволновый нагрев и сушка: в промышленном производстве микроволны, генерируемые магнетронами, могут использоваться для нагрева и сушки различных материалов. Например, в деревообрабатывающей промышленности микроволновая сушка древесины может значительно сократить время сушки, повысить эффективность производства и уменьшить деформацию и растрескивание древесины в процессе сушки. Для сушки химического сырья микроволновый нагрев может обеспечить быструю и равномерную сушку и улучшить качество продукции.
- Микроволновая связь: в ранних системах микроволновой связи магнетроны также играли определенную роль. Он может использоваться в качестве источника передачи микроволнового сигнала и передает микроволновые сигналы на приемную сторону через передающее оборудование, такое как волноводы для дальней связи. Однако с развитием полупроводниковой технологии в микроволновой связи теперь чаще используются другие типы источников микроволн.
3. Радиолокационная система
- Магнетрон может использоваться в качестве источника передачи микроволн в некоторых простых радиолокационных системах. Он может генерировать мощные микроволновые импульсы, которые излучаются антенной и отражаются обратно при столкновении с целевым объектом. Приемная система радара определяет положение, скорость и другую информацию о целевом объекте, принимая отраженный микроволновый сигнал.
- Например, в некоторых небольших метеорологических радарах или радарах ближнего действия магнетроны могут обеспечивать достаточную микроволновую мощность для реализации функции обнаружения цели.
